Резьбы R, Rc и G: чем отличаются и как подобрать фитинг

В пневматике фитинги, фильтры, регуляторы, краны и переходники чаще всего присоединяются на трубной дюймовой резьбе. Она бывает конической — R и Rc — и цилиндрической — G. Размеры обозначаются одинаково (1/8", 1/4", 3/8"…), но уплотняются такие соединения по-разному, и если перепутать резьбу, соединение будет пропускать воздух.

Обозначения резьб

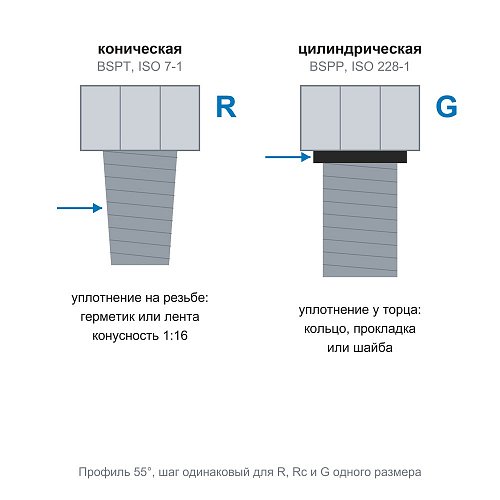

У всех этих резьб одинаковый профиль с углом 55° и одинаковый шаг для каждого размера, поэтому R и G одного размера свинчиваются друг с другом — из-за этого их и путают. Разница в форме: коническая резьба имеет конусность 1:16 и уплотняется натягом витков с герметиком, цилиндрическая уплотняется только отдельным уплотнителем у торца.

Размер в дюймах — это не диаметр резьбы

«1/4"» — условный размер трубы, а не наружный диаметр резьбы: у резьбы 1/4" он около 13 мм. Поэтому размер определяют по наружному диаметру и числу ниток на дюйм:

Диаметры и шаги — по ISO 228-1; у конической резьбы R наружный диаметр такой же в основной плоскости и уменьшается к торцу.

Как отличить коническую резьбу от цилиндрической

• По обозначению. В документации и в названиях товаров резьба указывается с буквой: Rc1/2", G3/8", R1/8". В каталоге GAV коническая резьба обозначается BSPT, цилиндрическая — BSPP.
• По уплотнителю. У фитингов с наружной цилиндрической резьбой G под шестигранником стоит уплотнительное кольцо или прокладка — в каталоге GAV фитинги BSPP идут с уплотнительным кольцом, BSPT — без него.
• По форме. Наружная коническая резьба заметно сужается к торцу: диаметр у конца резьбы меньше, чем у основания.

Какие резьбы можно соединять

Отдельно — резьба NPT: это американская коническая резьба с углом профиля 60° и другим шагом, с R, Rc и G она не совместима.

Как подобрать фитинг

1. Определите резьбу порта оборудования — по документации или названию. Например, у блоков подготовки воздуха SMC AC30-F03-B присоединение G3/8", у INDUTECH AC4000-04-XRT01 — Rc1/2": в кодах модулей подготовки воздуха SMC буква F перед размером означает резьбу G, без буквы — Rc.
2. Выберите фитинг с ответной резьбой. В порт Rc — фитинг с наружной резьбой R, в порт G — фитинг с резьбой G и уплотнительным кольцом. У быстроразъёмных соединений резьба тоже зашифрована в коде: KQH04-01S — R1/8", KQH04-G01 — G1/8"; буква S после размера в обозначениях SMC означает резьбу с нанесённым герметиком.
3. Проверьте размер резьбы, а для быстроразъёмного соединения — ещё и наружный диаметр трубки.
4. Если резьбы не совпадают — поставьте переходник: конические BSPT (в каталоге GAV серии 1215, 1217, 1219, 1220, заглушки 1224) или цилиндрические BSPP (серии 1216, 1218, 1221).
5. Уплотните соединение правильно: коническую резьбу — герметиком или лентой, цилиндрическую — уплотнительным кольцом или прокладкой у торца.
